Schwarz Rhodium
39,00 €
Sofort verfügbar, Lieferzeit: 1-2 days
Produktinformationen "Schwarz Rhodium"
Schwarz Rhodium - Black Rhodium - schwarz Rhodinieren von Betzmann Galvanik
Das gebrauchsfertige Schwarz Rhodium Elektrolyt eignet sich sowohl für die Stift- Tampon- und auch für die Badgalvanik!
Produktinformationen "Schwarzrhodiumbad mit 2 Gramm/L Rh

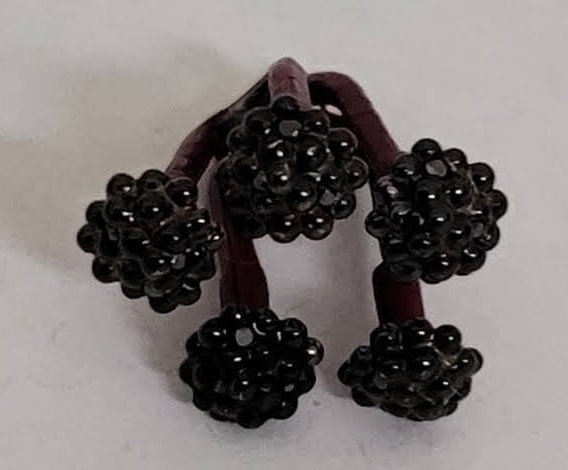

Das gebrauchsfertige Schwarzrhodiumbad scheidet dunkel anthrazit-graue, äußerst dekorative Rhodiumschichten ab. Die Schichten sind sehr abriebbeständig, farbkonstant und gleichmäßig. Der Elektrolyt wird bevorzugt für dekorative Beschichtungen in der Schmuck- und Brillenindustrie verwendet. Der Schwarzrhodiumelektrolytvon Betzmann Galvanik zeichnet sich durch einfache Badführung und sehr anwenderfreundliche Handhabung aus.
Es arbeitet außerdem bei Raumtemperatur, d.h. ein zeit- und energieaufwendiges Anheizen kann entfallen. Es können Schichten bis 0,5 µm abgeschieden werden.
Eine optimale Haftung erhalt man auf einer Goldschicht oder auf Palladium, die dann vor dem Rhodinieren noch gründlich mit 10%iger Schwefelsäure dekapiert wird.
Betriebsdaten:
Rhodiumgehalt: 2,0 g/L Rh
pH-Wert: <1
Dichte: 1,02–1,07 g/cm3
Arbeitsbedingungen:
Spannung: 2-3 Volt
Badtemperatur: 20-27°C
Expositionszeit: 2 min. (1-5 min.)
Mischoxid-Anoden/Platiniertes Titan
Anoden-/Kathodenoberfläche: 1 : 1
Stromdichte: 1,0-1,5 A/dm2
Warenbewegung: erforderlich
Badfiltration: ab 10 Liter
Abscheiderate: 6-8mg/Amin
Niederschlagsdaten:
Härte: 300–370 HV
Schichtdicke: max. 0,5 µm
Dichte: ca. 10,5 g/cm3
Lieferform:
Gebrauchsfertig
Eine Dekapierung mit 10%iger Schwefelsäure der zu beschichtenden Fläche ist empfehlenswert!
Dunklere Schichten erhalten Sie mit unserem Schwärzezusatz

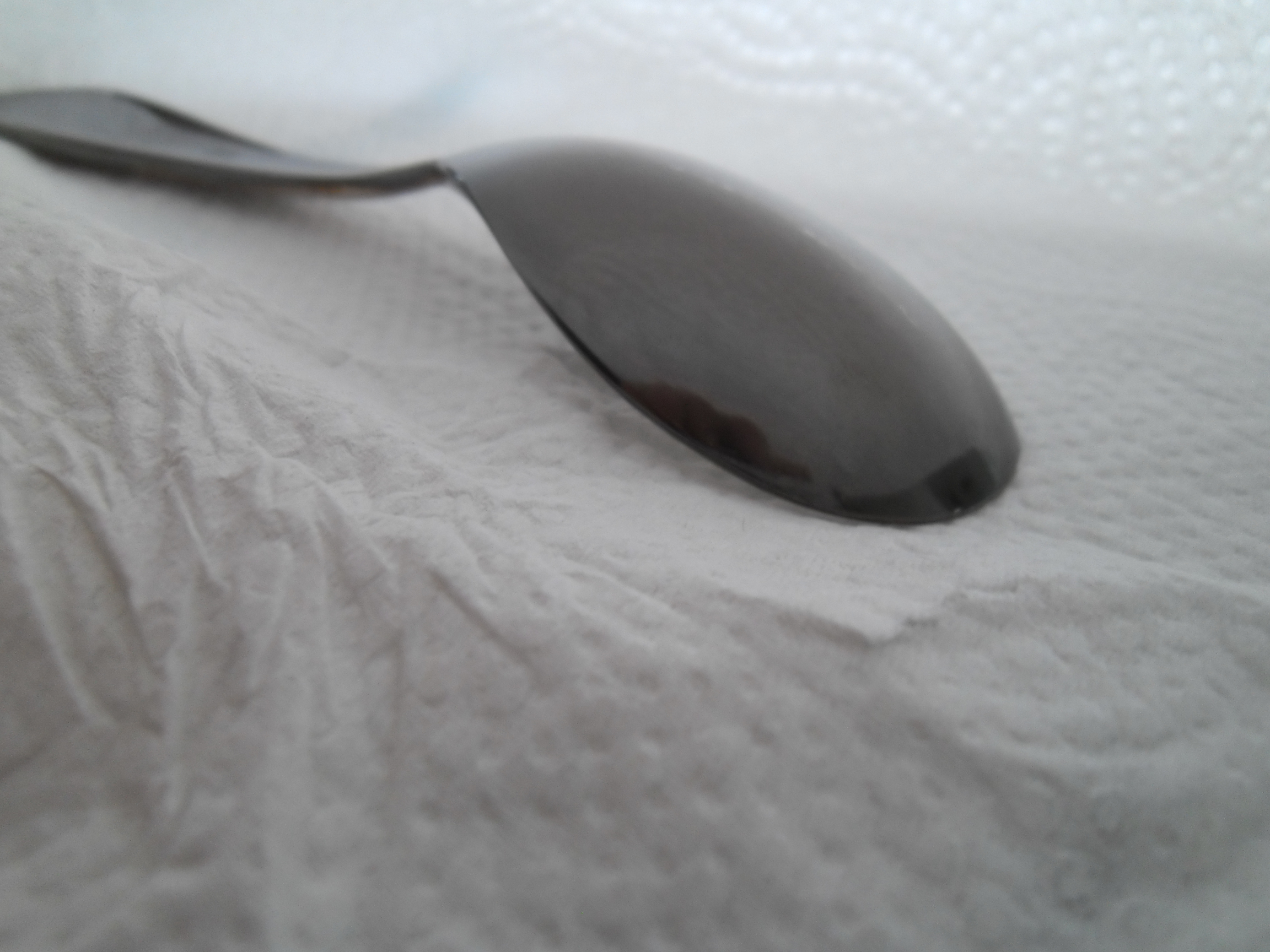

.jpg?ts=1720945389)
Gefahrenhinweise
H314 Verursacht schwere Verätzungen der Haut und schwere Augenschäden.
H290 Kann gegenüber Metallen korrosiv sein.
Sicherheitshinweise
P234 Nur in Originalverpackung aufbewahren.
P260 Staub/Rauch/Gas/Nebel/Dampf/Aerosol nicht einatmen.
P280 Schutzhandschuhe/Schutzkleidung/Augenschutz/Gesichtsschutz tragen.
P301+P330+P331 BEI VERSCHLUCKEN: Mund ausspülen. KEIN Erbrechen herbeiführen.
P303+P361+P353 BEI BERÜHRUNG MIT DER HAUT (oder dem Haar): Alle kontaminierten Kleidungsstücke sofort ausziehen. Haut mit Wasser abwaschen oder duschen.
P363 Kontaminierte Kleidung vor erneutem Tragen waschen.
P304+P340 BEI EINATMEN: Die Person an die frische Luft bringen und für ungehinderte Atmung sorgen.
P310 Sofort GIFTINFORMATIONSZENTRUM/Arzt/…/anrufen.
P305+P351+P338 BEI KONTAKT MIT DEN AUGEN: Einige Minuten lang behutsam mit Wasser spülen. Eventuell vorhandene Kontaktlinsen nach Möglichkeit entfernen. Weiter spülen.
P310 Sofort GIFTINFORMATIONSZENTRUM/Arzt/…/anrufen.
P390 Verschüttete Mengen aufnehmen, um Materialschäden zu vermeiden.
P405 Unter Verschluss aufbewahren.
P406 In korrosionsbeständigem Behälter mit korrosionsbeständiger Innenauskleidung aufbewahren.
Similar Items
Graphitrundstab - Graphitstabanode - Graphitelektrode zum ultimativen Beschichten Graphitelektroden sind ultimativ für alle Beschichtungen einsetzbar. Versilbern - Vergolden - Platinieren uvm. Eigenschaften "Graphit-Elektrode 6 mm" Rundstab aus Graphit Ø 6 mm x 100 mm, alternativ auch in der Länge 300 mm lieferbar als Anode/Elektrode für Galvanik/Elektrolyse Rundmaterial aus verschleißfestem Feinkorn-Graphit, hochverdichtet ("isostatisch verpresst") Graphit ist inert, das heißt es wird nicht aufgelöst und führt zu keiner störenden Fremdmetallabscheidung. Graphitelektroden können praktisch bei allen Elektrolyten eingesetzt werden, in der Stiftgalvanik insbesondere bei der Beschichtung mit Chrom, Silber, Schwarz Nickel, Kupfer, Weiß-Bronze oder der Aktivierung. Material: Graphit Durchmesser: 6 mm Länge: 95 mm Graphite round rod - Graphite rod anode - Graphite electrode for gold plating. Graphite electrodes are ultimate for all coatings. The advantage is that in some coatings with stainless steel electrodes, the dislodged metal parts disturb the coating. This does not happen with graphite electrodes, because graphite also filters out contaminated liquids. With bath electroplating, they also need to be replaced occasionally as they slowly dissolve during the plating process. With pad electroplating, simply loosen the screw on the handle and replace with a new one. Diameter 6 mm, length approx. 9,5 cm Features Used for Doesn’t contaminate Cleaner Activating and electro-cleaning Its resistive properties help to heat the solution you’re plating with Chromium plating, which needs to be plated at 25 degrees celsius; its natural heating action helps to maintain the solution’s optimal temperature Low cost Can be used for all plating processes but carbon electrodes deteriorate over a period of time and discolour swabs (discolouration does not affect the plating quality)
Schwärze Zusatz für Schwarz Ruthenium und Schwarz Rhodium von Betzmann Galvanik Für Stift-, Tampon-, und Badgalvanik geeignet! Fügen Sie ca. 1 ml Schwärze Zusatz in 100 ml Schwarz Ruthenium Elektrolyt und steigern die Dosis bis max. 4 ml pro 100 ml und erhalten so eine dunklere Abscheidung. Ab 10 ml Mischverhältnis: Ab ca. 1 ml Schwärze Zusatz auf 100 ml Elektrolyt (nur für Schwarz Ruthenium und Schwarz Rhodium geeignet) Darkener for Black Ruthenium / Black Rhodium Betzmann Galvanik - Real Gold Fill in 100 ml Solution 1 ml Darkener and get darker Black Ruthenium and Black Rhodium Surfaces.
Inhalt: 0.01 Liter (1.100,00 € / 1 Liter)
Bauschiger Anodenstoffpad / Tampon / Anodenhülle / Ersatzstoffpad bauschig von Betzmann Galvanik Dieser bauschige Stoffpad / Anodenhülle oder auch Tampon genannt, ist für alle Beschichtungsvorgänge absolut empfehlenswert. Optimal für alle Beschichtungen und Elektrolyte geeignet. Ebenfalls geht mit ihm die Beschichtung größerer Flächen recht zügig. Paßt für jede Elektrode 4 - 10 mm Durchmesser Lieferumfang:1 Stück
