Schwarz Ruthenium

Bauschiger Anodenstoffpad / Tampon / Anodenhülle / Ersatzstoffpad bauschig von Betzmann Galvanik   Dieser bauschige Stoffpad / Anodenhülle oder auch Tampon genannt, ist für alle Beschichtungsvorgänge absolut empfehlenswert. Optimal für alle Beschichtungen und Elektrolyte geeignet. Ebenfalls geht mit ihm die Beschichtung größerer Flächen recht zügig.   Paßt für jede Elektrode 4 - 10 mm Durchmesser Lieferumfang:1 Stück

  Platin Elektrode - Platin Anode von Betzmann-Galvanik: Wir wissen, dass man bei der Beschichtung mit Gold oder Silber nur die besten Ergebnisse erzielen will und dies gelingt mit dem Einsatz von unserer Platinelektrode (platiniertes Titan). Diese wird Ihren Ansprüchen mehr als gerecht. Diese nutzt sich kaum ab und hinterlässt keine schwarzen Tupfer oder Flecken beim Beschichten. Für eine Top-Qualität bei der Vergoldung, empfehlen wir die Verwendung dieser Elektrode.Die Platinelektrode ist geeignet zum Vergolden (auch Weißgold, Rosegold, Grüngold, 14 und 18 Karat Goldbad, Goldflash, X-Gold), Versilbern, Platinieren und für Palladium. Es sollte darauf geachtet werden die Elektrode nach jedem Gebrauch sorgfältig zu reinigen!   Eigenschaften "Platin-Elektrode 6 mm" Platin-Elektrode (platiniertes Titan mit einer Platin-Auflage von 2,5 µm Platin) Ø 6 mm x 100 mm Standardelektrode für Experimente in der Elektrochemie (Galvanik, Elektrolyse, Ionenwanderung, Bestimmung elektrochemischer Potentiale etc.) Ersatz-Platinelektrode zum Hofmannschen Zersetzungsapparat, Elektrolyseur Platin-beschichtete Titan-Anoden gehören zum klassischen Anodenmaterial für die Galvanotechnik, weil sie die hervorragenden elektrochemischen Eigenschaften des Platins mit den guten Korrosionseigenschaften des Titans vereinen. Sie zeichnen sich durch eine lange Lebensdauer bei hoher Stromdichte aus und sind vielseitig einsetzbar, eignen sich ebenso für Platin- und Rutheniumbäder, zur Hartverchromung, als Glanz-Rhodiumbad wie auch zum Kathodischen Korrosionsschutz. Die Standard-Schichtdicke der Platinschicht beträgt 2,5 μm. Um bei einer Beschichtung mit Gold (Haftgoldbad, Glanzgoldplattierbad) oder Silber beste Ergebnisse zu erzielen, sind sie unverzichtbar. Weitere Anwendungsmöglichkeiten: Wasser-Elektrolyse/Abscheidung von Wasserstoff und Sauerstoff, Wasserdesinfektion, Herstellung von Chloraten (Chloratsynthese) und Perchloraten. Empfohlene Betriebsdaten: Betriebsspannung ab 3 Volt Abstand Anode/Werkstückoberfläche 5 cm bei Badgalvanik anodische Stromstärke (spezifische Stromdichte) max. 75 A/dm² (7,5 mA/mm² = 750 mA/cm²), also ein Vielfaches der in der Galvanotechnik typischen Werte (0,5 ... 5 A/dm²) pH-Wert: 0 - 11 Bad-Temperatur max. 60 °C Die Reinigung der Platinelektrode empfehle ich mit 12% Schwefelsäure! Einfach abreiben und mit klarem Wasser abspülen!

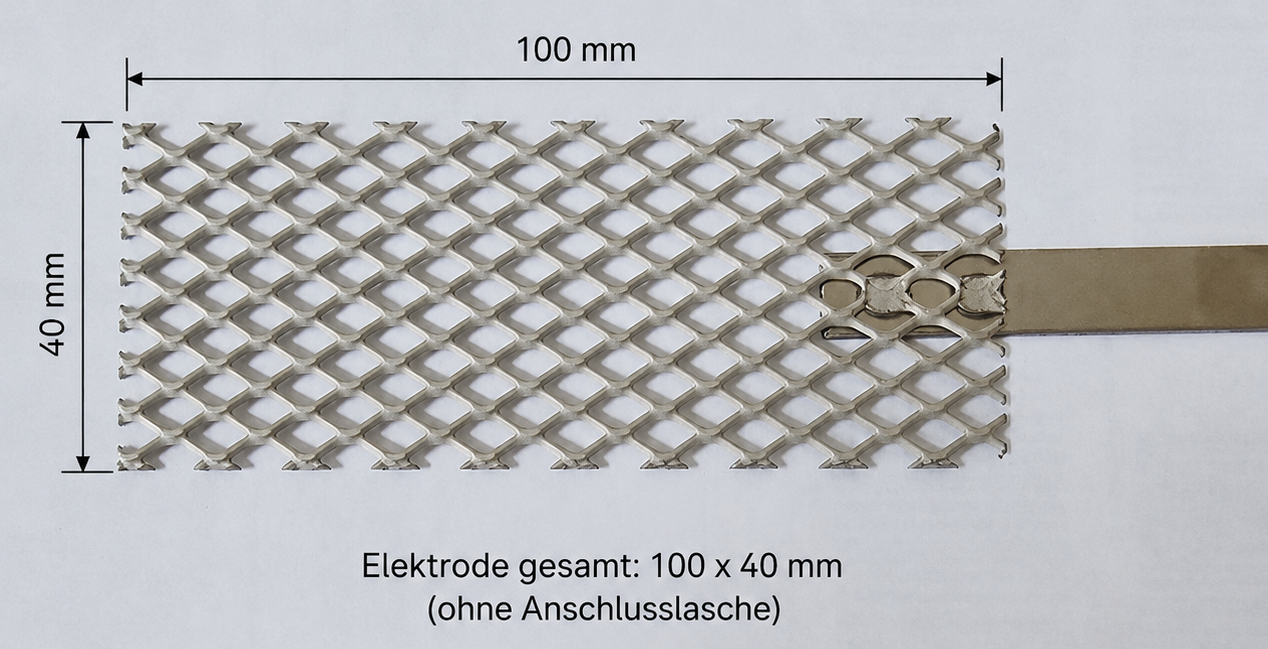

  "Platinelektrode Mesh 100x40  für die Badgalvanik" von Betzmann-Galvanik:  Diese platinierte Titananode Mesh mit Griff in der Größe 100x40 mm wurde mit 2,7 µm Platin beschichtet. Wir beziehen diese von einem deutschen Hersteller, also keine chinesischen Plattformen! Diese platinierte Titananode eignet sich hervorragend u.a. für Rhodium-, Platin- und Goldplattierbäder, weiterhin für Rosegold, Platin, Schwarz Nickel, Schwarz Chrom, Schwarz Rhodium uvm.Achtung!Die Elektroden sind für die galvanische Beschichtung geeignet, nicht aber für Kochsalzanalyse oder andere Verwendungen. Hierfür bedarf es eine Platinschicht von mindestens 10 Mikron dicke.   Eigenschaften "Platin Elektrode Mesh" Platin-Elektrode (platiniertes Titan mit einer Platin-Auflage von 2,7 µm Platin) 100 mm x 40 mm Empfohlene Betriebsdaten: Betriebsspannung ab 3 Volt Abstand Anode/Werkstückoberfläche 100 x 4 cm anodische Stromstärke (spezifische Stromdichte) max. 75 A/dm² (7,5 mA/mm² = 750 mA/cm²), also ein Vielfaches der in der Galvanotechnik typischen Werte (0,5 ... 5 A/dm²) pH-Wert: 0 - 11 Bad-Temperatur max. 60 °C

Schwarz Ruthenium Elektrolyt von Betzmann Galvanik  "Schwarzrutheniumbad mit 5 Gramm / L Ru Das Schwarzrutheniumbad  scheidet dunkel bis grau-schwarze Rutheniumschichten ab. Der Rutheniumelektrolyt arbeitet glanzerhaltend und es wird eine hohe Farbkonstanz erreicht. Die Schichten sind grifffest und beeindrucken durch die dekorative Farbe. Die max. erzielbare Schichtdicke liegt bei 0,2-0,5 µm. Für Unedelmetalle oder Silberware wird als Unterschicht eine Vorvergoldung oder eine Palladiumschicht dringend empfohlen. Eine optimale Haftung erhalt man auf einer Goldschicht oder auf Palladium, die dann vor dem Rhodinieren noch gründlich mit 10%iger Schwefelsäure dekapiert wird.    Betriebsdaten: Rutheniumgehalt: 5,0 g/l Ru pH-Wert: ca. 1 Dichte: ca. 12 g/cm3 Arbeitsbedingungen: Spannung: 2,2-3 Volt Badtemperatur: 65°C Expositionszeit: 2 min Anodenmaterial: Mischoxid-Anoden/Platiniertes Titan Anoden-/Kathodenfläche: 1 : 1 Warenbewegung: erforderlich Stromdichte: 0,5-3,0 A/dm2 Badfiltration: ab 10 Liter Abscheidungsrate: 1-3mg/Amin Abscheidegeschwindigkeit: 0,02µm/min bei 1,5A/dm2   Niederschlagsdaten: Härte: ca. 800 HV Schichtdicke: max. 0,5 µm Dichte: ca. 12 g/cm3

Schwärze Zusatz für Schwarz Ruthenium und Schwarz Rhodium von Betzmann Galvanik  Für Stift-, Tampon-, und Badgalvanik geeignet! Fügen Sie ca. 1 ml Schwärze Zusatz in 100 ml Schwarz Ruthenium Elektrolyt und steigern die Dosis bis max. 4 ml pro 100 ml und erhalten so eine dunklere Abscheidung. Ab 10 ml   Mischverhältnis: Ab ca. 1 ml Schwärze Zusatz auf 100 ml Elektrolyt (nur für Schwarz Ruthenium und Schwarz Rhodium geeignet)     Darkener for Black Ruthenium / Black Rhodium Betzmann Galvanik - Real Gold  Fill in 100 ml Solution 1 ml Darkener and get darker Black Ruthenium and Black Rhodium Surfaces.
